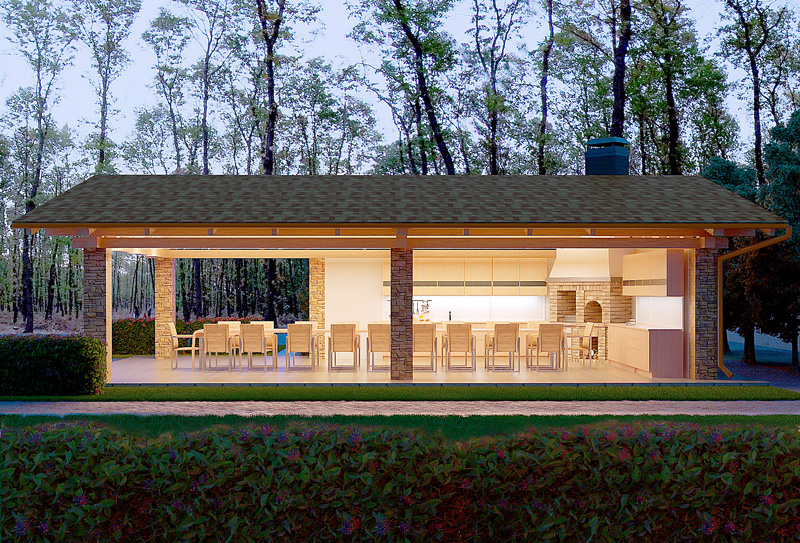

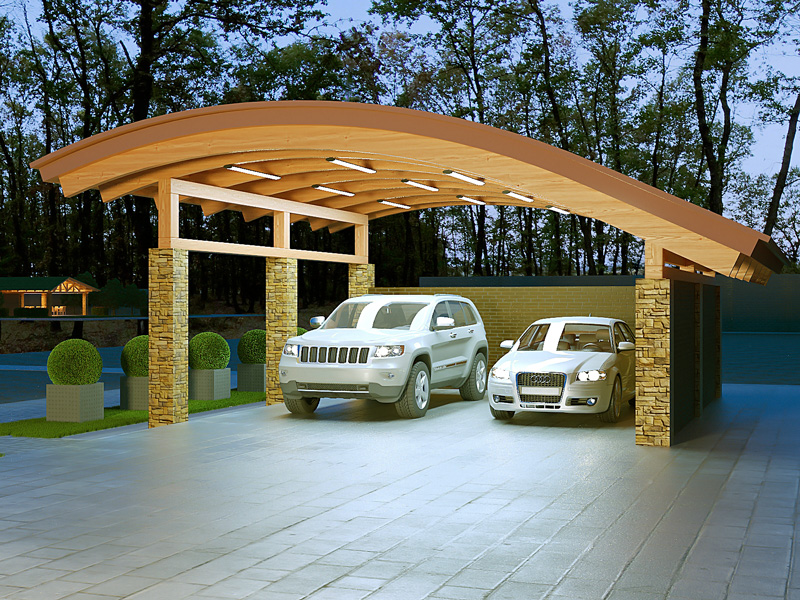

Проект коттеджа, беседки и навеса

Проект индивидуального жилого дома в Белгородская обл., разработан  ООО «Дом и Ко» в 2016 г. в соответствии с техническим заданием на проектирование для строительства во II климатическом районе с расчетной зимней температурой наружного воздуха минус 23°С. Преобладающие направление ветра для зимнего периода северо- восточное. Глубина промерзания грунтов 1,2 м.
Планируемое место застройки - Белгородская область. Участок под строительство размещается на территории микрорайона с коттеджной застройкой. Общий уклон поверхности земли участка наблюдается в юго-восточном направлении.

Объемно-планировочное решение

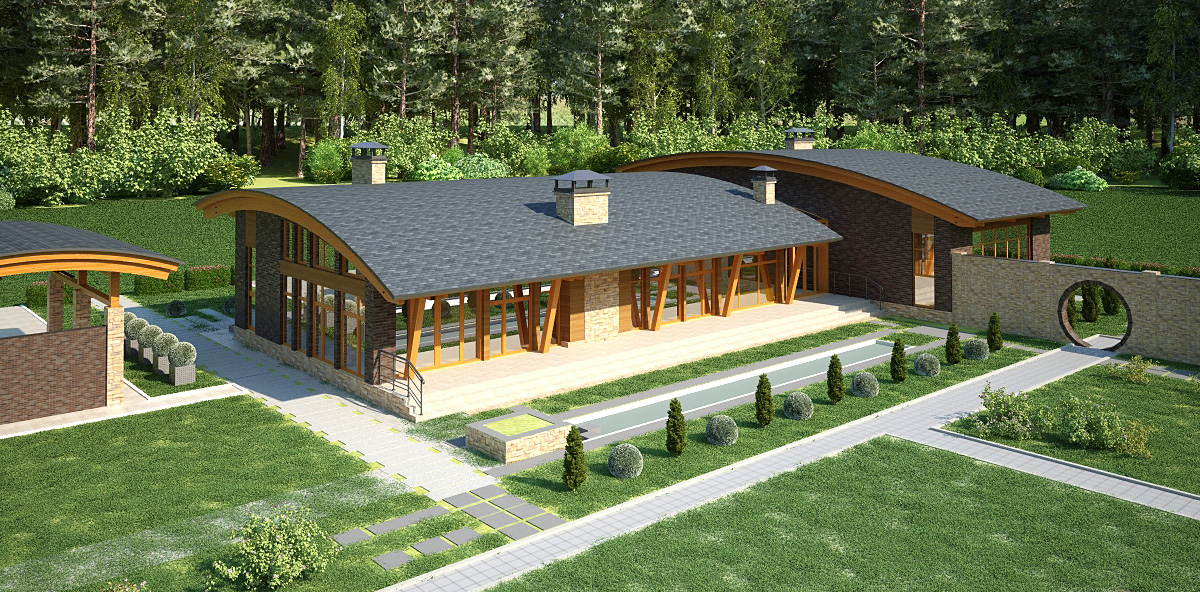

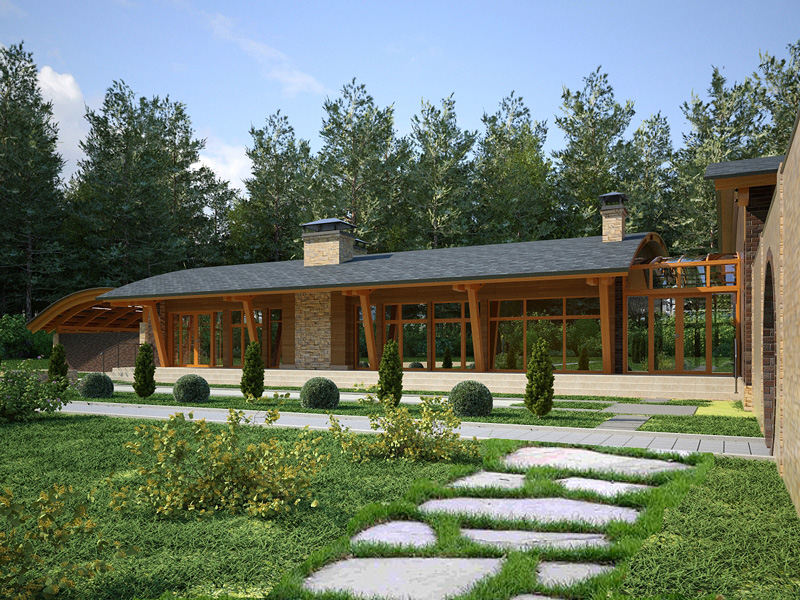

Индивидуальный жилой дом запроектирован одноэтажным, Г-образной формы в плане с размерами в осях 1-6 - 27.36 м, в осях А-Г - 16.18 м. Жилой объем дома соединен с блоком помещений бассейна остекленным переходом, предназначенным для размещения зимнего сада. Проектом предусмотрена вдоль жилого объема дома мощеная крытая терраса со ступенями, спускающимися к внутреннему двору с южной стороны строения. В продолжении перехода между зимним садом и блоком помещений бассейна запроектирована вертикальная кирпичная стена длиной 9,36 м и толщиной 0.38 м. с круглым проемом, разделяющая внутренний двор участка на открытую и приватную зоны, предназначенные для размещения малых садов.
Высота 1-го этажа жилого блока строения переменная, минимальная высота до верха стропильной конструкции - 2,1 м, максимальная высота до верха стропильной конструкции полуарочной крыши - 4.17 м. Высота 1-го этажа помещений блока с бассейном до низа стропильной конструкции сосчтавляет 2.98 м и 5.17 м соответственно. Кривизна полуарочной крыши создается за счет применения деревоклееных балок радиусной формы с устройством совмещенной крыши с наружным водоотводом. Верхняя отметка здания до конька составляет +5.430 от уровня чистого пола. За отметку 0.000 принят уровень чистого пола1-го этажа. На 1-ом этаже жилого блока расположены: холл-прихожая, гостиная с камином, две спальни, кухни-столовая, душевая, совмещенная с санузлом, топочная, остекленный зимний сад, крытая терраса. На 1-ом этаже блока помещений с бассейном расположены: комната отдыха, санузел, душевая, бассейн 3,0х6,5 м с лестницей, ведущей в подвальный этаж. В подвальном этаже блока помещений бассейна размещены технические помещения для обслуживания бассейна. Общая площадь помещений 1-го этажа жилого блока с террасой и зимним садом составляет 195,44 кв.м. Площадь помещений 1-го этажа блока с бассейном составляет 99.89 кв.м. Площадь подвальных помещений - 67,48 кв.м.

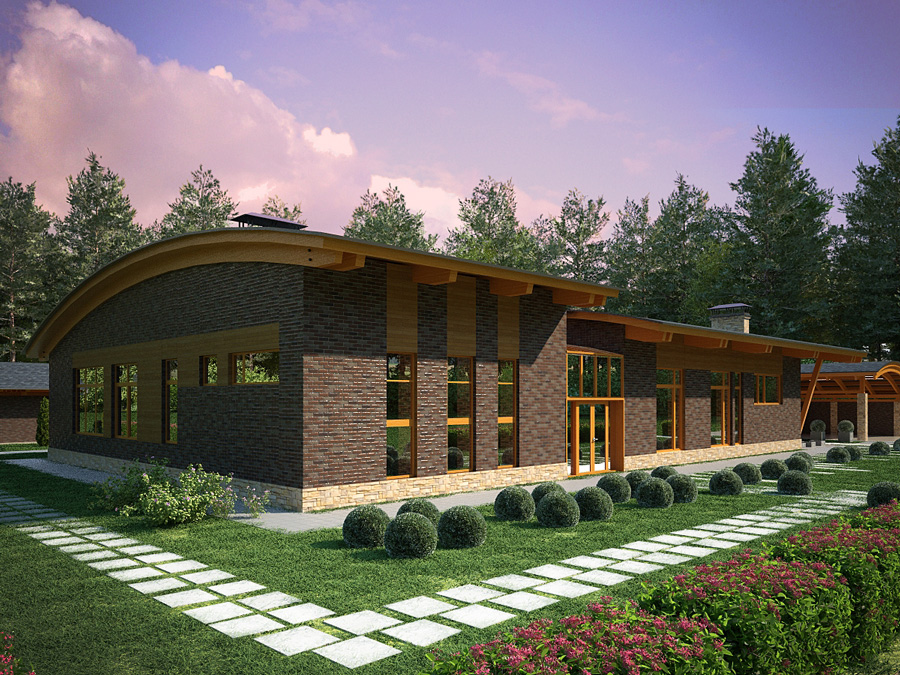

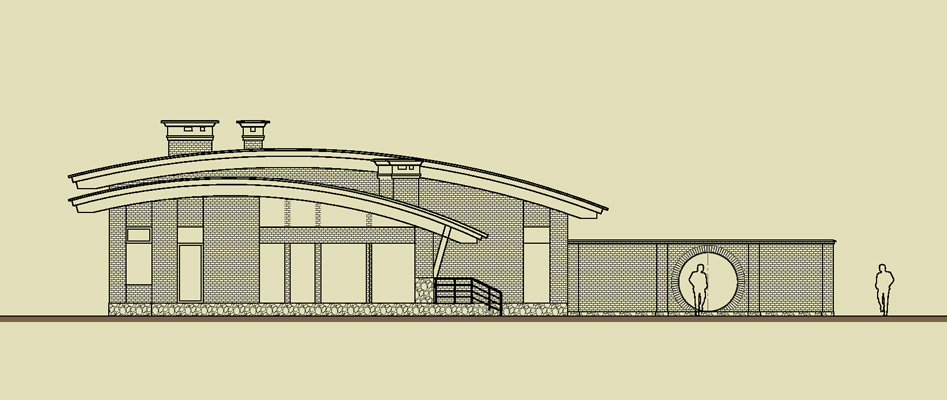

Фасад коттеджа

Конструктивное решение коттеджа

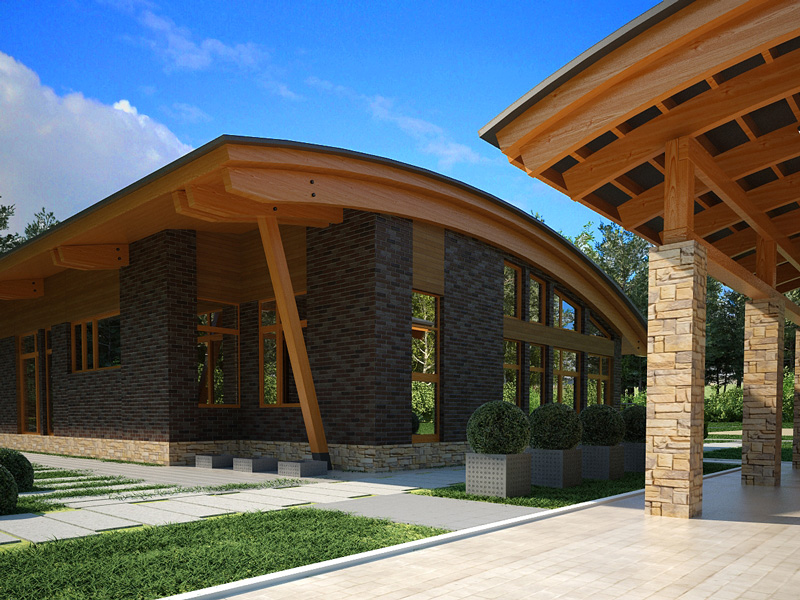

Конструктивная схема здания - каркасно-стеновая. Наружные стены здания многослойные: несущий слой - кладка из керамзитобетонных блоков толщиной 390 мм, плитный утеплитель с воздушной прослойкой толщиной 90 мм, наружный слой - кладка из облицовочного кирпича толщиной 120 мм. Со стороны террасы предусмотрены наклонные деревянные стойки-подкосы из брусьев сечением 200х200 мм. Внутренние стены - кладка из керамзитобетонных блоков толщиной 390 мм мм. Перегородки запроектированы толщиной 120 мм двух типов: из ГКЛВО с заполнением внутри перегородки плитным утеплителем и из кирпичной кладки. Входная терраса и лестница в помещении бассейна предусмотрена из железобетона. Крыша совмещенная, полуарочная из деревоклееных стропил и промежуточных балок. Кровля - скатная, фальцевая, с организованным водоотводом. Конструкцию и глубину заложения фундаментов, их сечение определить расчетом при разработке рабочего проекта.

Наружная отделка

Наружная отделка стен - кладка из облицовочного кирпича толщиной 120 мм. Наружная отделка деревянных поверхностей стен, открытых деревянных балок, ограждений - окраска защитно- декоративным текстурным покрытием. Витражное остекление из энергосберегающих трехкамерных стеклопакетов.

Внутренняя отделка

Внутренняя отделка - в соответствии с назначением помещений. Отделка внутренних поверхностей деревянных балок стропильной системы - нанесение защитно-декоративных лако-красочных составов. Полы - деревянные дощатые, паркетная доска, либо керамогранит. Отделку помещений предусмотреть в соответствии с дизайн-проектом помещений.
Все применяемые материалы, изделия и оборудование должны иметь действующие сертификаты соответствия качества, соответствовать требованиям, предъявляемым к этим материалам в РФ по пожарной безопасности (ППБ-01-03 "Правила пожарной безопасности в РФ"), износостойкости и выделению в воздух вредных и химических веществ, требованиям по надежности и долговечности, а также технические паспорта, протоколы испытаний электроустановок и оборудования и разрешены для использования на территории РФ.
Технические решения, принятые в чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных чертежами мероприятий. Проект дома выполнен в соответствии с действующими нормами, обеспечивающими взрыво- и пожаробезопасность при соблюдении установленных правил эксплуатации.
